当社では橋梁の様々な製品を取り扱い、開発も行ってきたノウハウを活かして、様々な現場に対応できるように各形状取り揃えております。

■橋梁用埋設型排水桝（ジョイントドレーン）HK-140002-VE
水の集まる最端部に設置する事が出来るので、床版に水を滞留させる事なく排水が可能です。伸縮装置の取換えと同時に設置するので施工が簡単です。遊間を利用して桁下へ導水するので削孔する必要がなく床版にダメージを与えません。
端部の排水に特化した製品となっております。（⇒詳細はこちら）

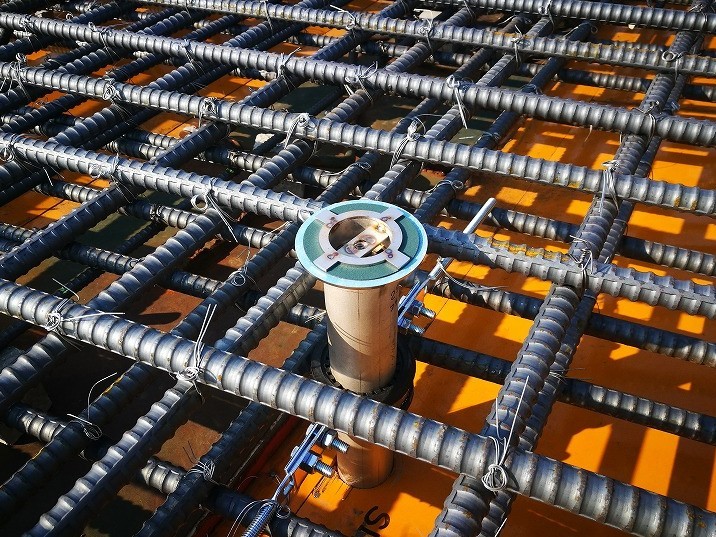

■高機能床版排水パイプ（クワトロ・ドレーン）HK-200001-A
従来製品にない４つの機能を組み込んだ次世代の「鉛直型床版排水パイプ」。
防水層の下面に滞留する水も排水。ダブルナット構造採用の脱落防止対策や、凍結膨張を吸収する凍結対策などの新構造は、従来の製品がもつ弱点を克服した製品です。
（⇒詳細はこちら）

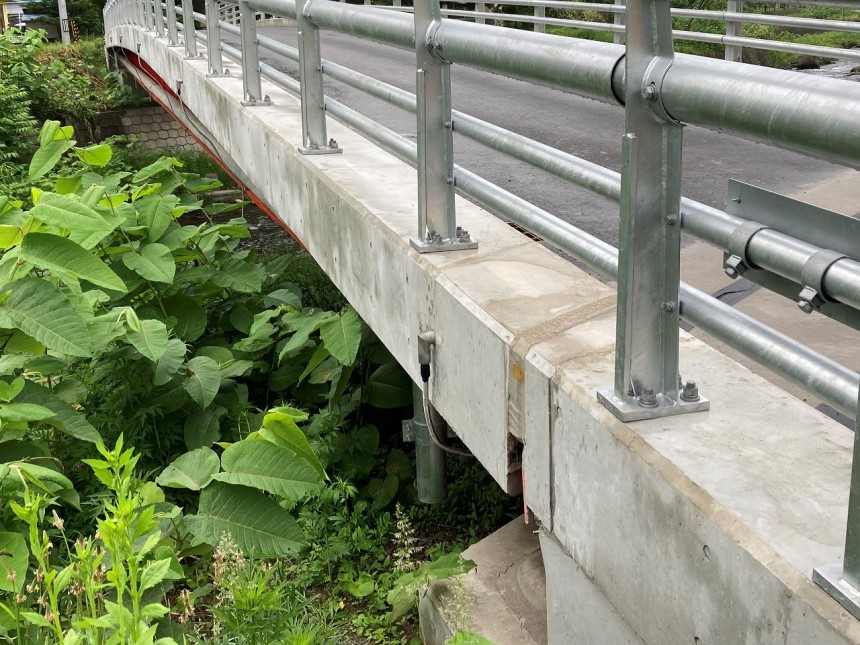

■クワトロ・ドレーン（地覆用）
水の集まる最端部に設置する床版排水管で地覆方向へ排水可能になった、地覆用床版排水パイプです。遊間が狭くジョイントドレーンが使えない場合や伸縮装置を取換えない場合などに使用頂けます。既設地覆への設置方法は、地覆の外側からコア削孔する方法または、地覆を上から斫り設置します。　
（詳細は下記「床版排水製品ラインナップ」をご覧ください）

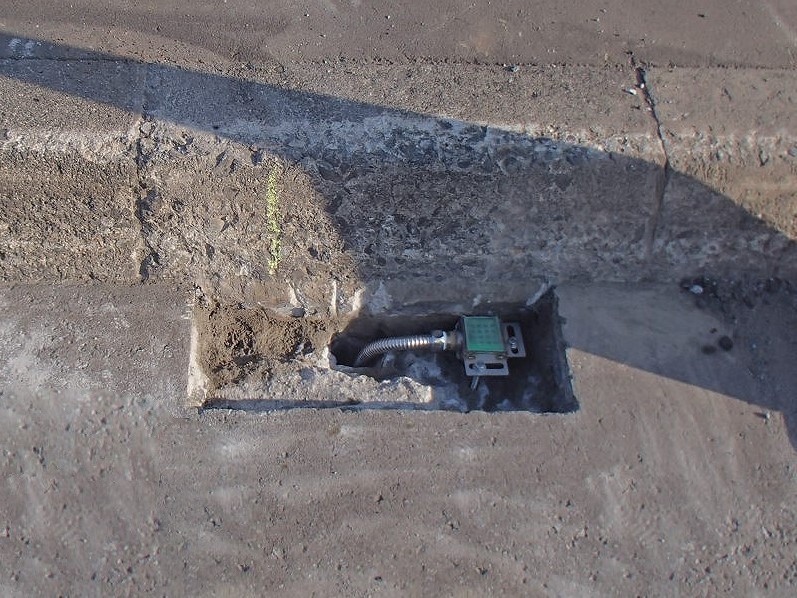

■ピーシードレーン
PC橋で床版排水を検討する場合には鉛直に排水管を設置出来ない事が、多くあります。フレキシブル管で任意の場所から排水する事が出来るので桁の間詰めが狭い場合にも鉛直方向の床版排水を設置する事ができます。
（詳細は下記「床版排水製品ラインナップ」をご覧ください）

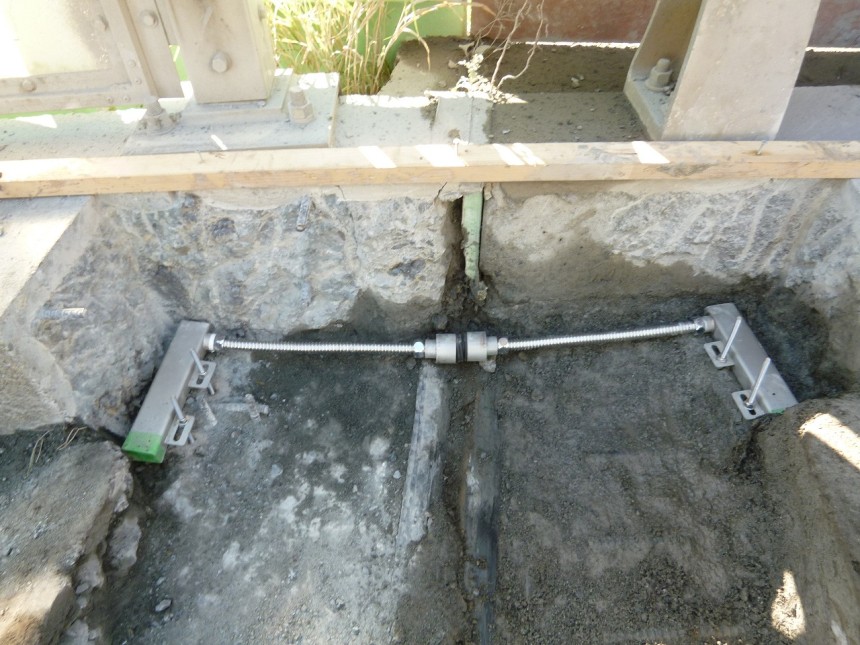

■ユーカンドレーン
床版防水層に滞留する水を遊間を跨いで土工部へ排水します。
桁の伸縮時は遊間部の可とう継手がスムーズに追従するため、破断いたしません。
（詳細は下記「床版排水製品ラインナップ」をご覧ください）

【付属品】

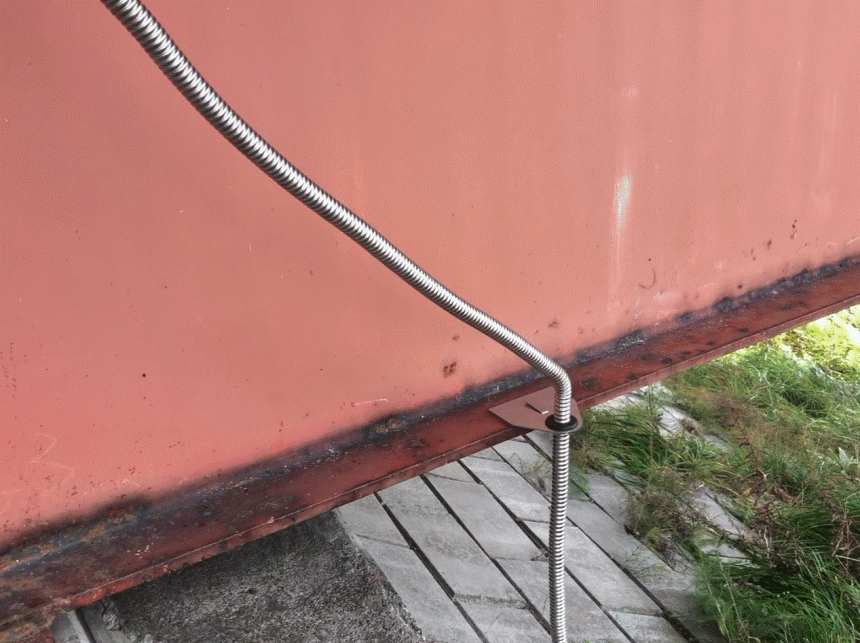

■OKクランプ
鋼桁に固定する専用のクランプです。
振動に強く脱落の危険性を減少させます。塗膜を傷つけることなくフレキシブル管を保持できます。
（⇒詳細はこちら）

図面についてやどの製品が対象現場に適応しているかなどお気軽にご相談ください。⇒お問合せはこちら
