D3パイプ(橋梁用埋設型排水桝)

隅々まで排水できる橋梁にやさしい排水桝

NETIS登録番号:HK-140002-VE
令和元年度 国土交通省 準推奨技術

【製品内容】
橋梁舗装部分から浸透した雨水は、アスファルト剥離・床版や防水層の早期劣化・伸縮装置破損の要因となります。また、橋梁端部では凍結融解などの悪影響も受けやすく、滞留する雨水の除去が必要です。それらの問題をより低減させるため開発されたのが『橋梁用埋設型排水桝(ジョイントドレーン・D3パイプ)』です。
従来の床版用水抜きパイプでは、鉄筋を避けてコアドリル削孔などの作業が必要ですが、当製品は埋設して設置するため伸縮装置取換え工事と同時施工が可能となっており、鉄筋探査やコア削孔が不要です。このため、簡単・スピーディーな設置が可能で、橋梁補修工事などで特に力を発揮する製品となっております。
また凍結による破損防止の為、2重構造を採用した寒冷地用もラインナップしています。
D3パイプは製品上面にも集水孔を設けているため、側面と上面の集水が可能な形状となっています。寒冷地などで伸縮装置の際まで舗装がかかる場合に適応しております。

※側面集水に特化したタイプも用意しております⇒ジョイントドレーン
※他にも多種多様な床版水抜き製品を取り扱っております⇒床版排水製品

(画像クリックで拡大表示します)

製品写真

製品写真

製品写真

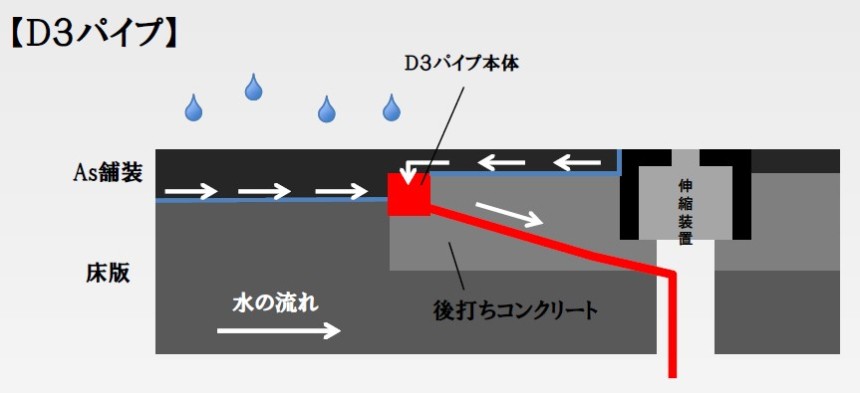

設置イメージ図

橋梁用埋設型排水桝 施工要領
